Worin unterscheiden sich Icw und Ipk?
Icw ist der Bemessungs-Kurzzeitstrom, angegeben als Effektivwert für eine bestimmte Dauer. Ipk ist der Bemessungs-Stoßstrom. Beide müssen mindestens dem zu erwartenden Kurzschlussstrom am Einbauort entsprechen.
Ingenieurleistungen
Niederspannungs-Schaltanlagen und Steuerungsschränke

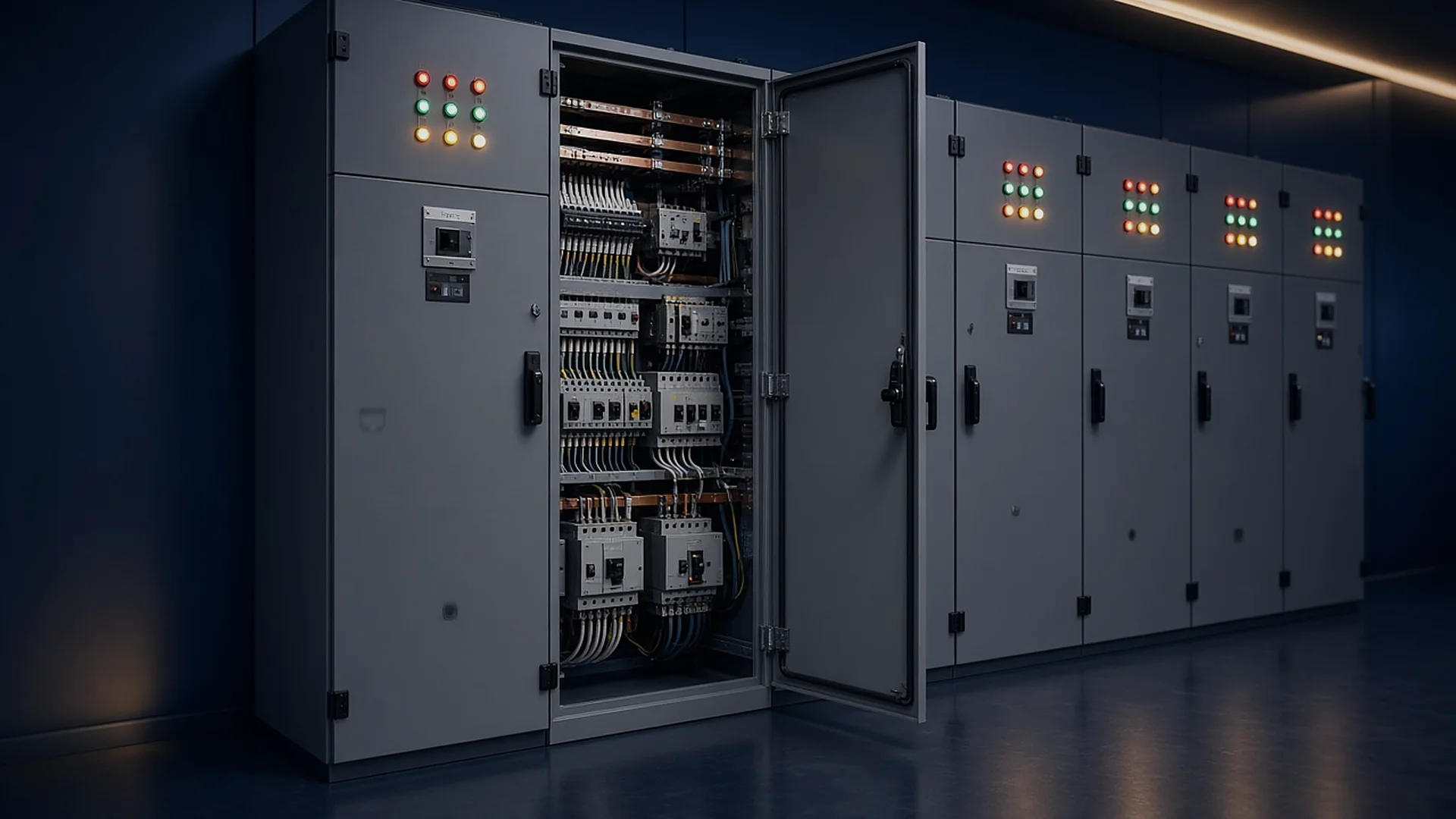

Niederspannungs-Schaltanlagen und Steuerungsschränke, nach IEC 61439 ausgelegt und nachgewiesen, von Powersense mit den gelieferten Geräten gebaut und verdrahtet.
01Überblick
Lieferung und Engineering aus einer Hand
Powersense liefert Leistungsschalter, Schütze, Antriebe, Sammelschienen und Zähler und baut sie zu nachgewiesenen Schaltgerätekombinationen zusammen. Planung, Berechnung, Fertigung, Stückprüfung und Inbetriebnahme bleiben in einer Hand, sodass der Schrank zum Übersichtsschaltplan und zur Netzberechnung passt.
Angebot anfordern →
02Leistungsumfang und Ablauf
Engineering-Leistungen und Lieferumfang der Unterlagen
- 01
Übersichtsschaltplan und Lastliste
Einspeisungen, Abgänge, Motorabzweige und Kompensation werden aus der Lastliste, der Gleichzeitigkeit und dem geplanten Ausbau festgelegt.
ErgebnisFreigegebener Übersichtsschaltplan, Lastaufstellung - 02
Kurzschluss- und Selektivitätsprüfung
Der zu erwartende Kurzschlussstrom wird nach IEC 60909 berechnet. Bemessungswerte der Schalter und Selektivitätsgrenzen werden nach IEC 60947-2 nachgewiesen.
ErgebnisKurzschluss- und Selektivitätsbericht - 03
Auslegungsnachweis der Schaltgerätekombination
Erwärmung, Kurzschlussfestigkeit, dielektrische Eigenschaften und Schutzart werden nach IEC 61439-1 und -2 durch Prüfung, Berechnung oder Auslegungsregeln nachgewiesen.
ErgebnisDokumentation des Auslegungsnachweises - 04
Auslegung von Gehäuse, Sammelschiene und Aufbau
Sammelschienen, Gehäuse, Form der inneren Unterteilung (Form 1 bis 4b) und Lüftung werden bemessen. Der Aufbau wird vor der Fertigung abgestimmt.
ErgebnisÜbersichtszeichnung, Sammelschienen- und Gehäuseberechnung - 05
Fertigung und Stückprüfung
Montage, Verdrahtung und Beschriftung folgen den freigegebenen Plänen. Die Stückprüfung umfasst anschließend Sichtprüfung, Spannungsprüfung und Funktionsprüfungen.
ErgebnisStückprüfprotokoll, Verdrahtungsliste mit Beschriftung - 06
Montage, Inbetriebnahme und Übergabe
Lieferung, Aufstellung, Anschluss, Funktionsprüfungen und Schutzeinstellungen werden vor Ort durchgeführt. Bestandspläne werden mitgeliefert.
ErgebnisInbetriebnahmeprotokoll, Bestandsunterlagen
03Normen
Angewandte internationale Normen
Diese Normen bilden die technische Grundlage für Planung und Gerätauswahl. Der genaue Normensatz wird für jedes Projekt anhand der geltenden nationalen Vorschriften bestätigt.
- IEC 61439-1Niederspannungs-Schaltgerätekombinationen: allgemeine Festlegungen und Nachweis der Auslegung.
- IEC 61439-2Energie-Schaltgerätekombinationen: Anforderungen an Haupt- und Verteilerschaltanlagen.
- IEC 60947-2Niederspannungs-Leistungsschalter: Bemessungswerte, Schaltvermögen, Auslösecharakteristiken und Selektivität.
- IEC 60909-0Kurzschlussströme in Drehstromnetzen: Berechnung von Anfangs-, Stoß- und Ausschaltströmen.
- IEC/TR 61641Gekapselte Niederspannungs-Schaltgerätekombinationen: Leitfaden für die Prüfung unter Störlichtbogenbedingungen.
- EN 50110-1Betrieb von elektrischen Anlagen: sichere Arbeitsverfahren.
04Produkte
Unser Lieferprogramm
- Hauptverteiler und Energieverteiler
- Motor-Control-Center und Antriebsschränke
- Blindleistungskompensation und Oberschwingungsfilter
- Generator-Umschalt- und Synchronisierschränke
- SPS-, RTU-, Beleuchtungs- und Messschränke
- Einschub-, OEM-, Pult- und Rack-Schränke
05Projektarten
Typische Projektarten
- Industrieanlagen und Produktionslinien
- Gewerbebauten und Einkaufszentren
- Hotels und Krankenhäuser
- Infrastruktur und Versorgungsunternehmen
- Baustellen und temporäre Stromversorgung
- Maschinenbauer (OEM)
06Technische Hinweise
Technische Hinweise und häufige Fragen
Was bedeuten die Formen der inneren Unterteilung?
IEC 61439-2 definiert die Formen 1 bis 4b. Höhere Formen ordnen Sammelschienen, Funktionseinheiten und Anschlüsse in getrennten Räumen an, sodass an einem Abgang sicherer gearbeitet werden kann. Die Form wird projektbezogen vereinbart und ist nicht gleichbedeutend mit einer Störlichtbogen-Klassifizierung.
